V moderním stavitelství je správná terminologie základem úspěšného projektu. Termín HS portál a zdvižně posuvné dveře označují tentýž systém, jehož podstata tkví v unikátním kování. Na rozdíl od běžných oken, kde křídlo v rámu pevně sedí, HS systém využívá převodovou kliku k nadzvednutí celého křídla na pojezdové vozíky. Mechanismus eliminuje tření těsnění o rám. Což umožňuje plynulý horizontální posun i u extrémně těžkých formátů.
Systém není pouze designovým prvkem, ale i konstrukčním řešením statických limitů budovy. Standardní otevíravá okna jsou omezena pákou působící na panty. Což u velkých ploch vede k prověšování. Zdvižně-posuvná mechanika přenáší veškerou váhu vertikálně do podlahové konstrukce. Díky tomu mohou okna HS portál dosahovat hmotnosti přes 400 kg při zachování ovládání jednou rukou.
Při výběru zvažte i izolační vlastnosti. Jednoduché posuvné systémy využívají pouze kartáčové těsnění. HS portál pracuje s masivním dorazovým těsněním. Při zavření křídlo klesne a vlastní vahou se „zamkne“ do těsnicí roviny. Tento detail je klíčový pro splnění požadavků na neprůvzdušnost u pasivních domů a budov s nuceným větráním.
Technický detail: Bezbariérovost a tepelná izolace prahu
Při studiu technických nákresů je nejdůležitějším detailem HS portálu spodní práh. Moderní systémy (např. Slovaktual či Openblu) využívají prahové profily s přerušeným tepelným mostem (z kompozitních materiálů jako je GFK. Profil se zapouští pod úroveň čisté podlahy. Tím vznikne nulový nebo minimální práh s výškou do 20 mm.
Důležité je i napojení hydroizolace na venkovní straně prahu. Systém musí obsahovat drenážní žlábek pro odvod srážkové vody. Jinak by pod tlakem větru pronikala pod práh. Montáž zahrnuje použití podkladních zateplovacích profilů. Unesou váhu portálu a zároveň izolují patu okna. Bez tohoto detailu hrozí v zimě kondenzace vlhkosti a promrzání podlahy u vstupu.
Rozměrové možnosti a limity materiálů
Klíčovým parametrem budou vás rozměry HS portálu, které definují maximální míru prosklení. U hliníkových systémů lze realizovat křídla o šířce až 3,3 m a výšce přes 3 m. Celková prosklená stěna se dvěma středovými posuvnými křídly může mít délku i přes 12 metrů. U plastových profilů jsou limity nižší kvůli tepelné roztažnosti materiálu, což omezuje šířku křídla na cca 2,5 m.

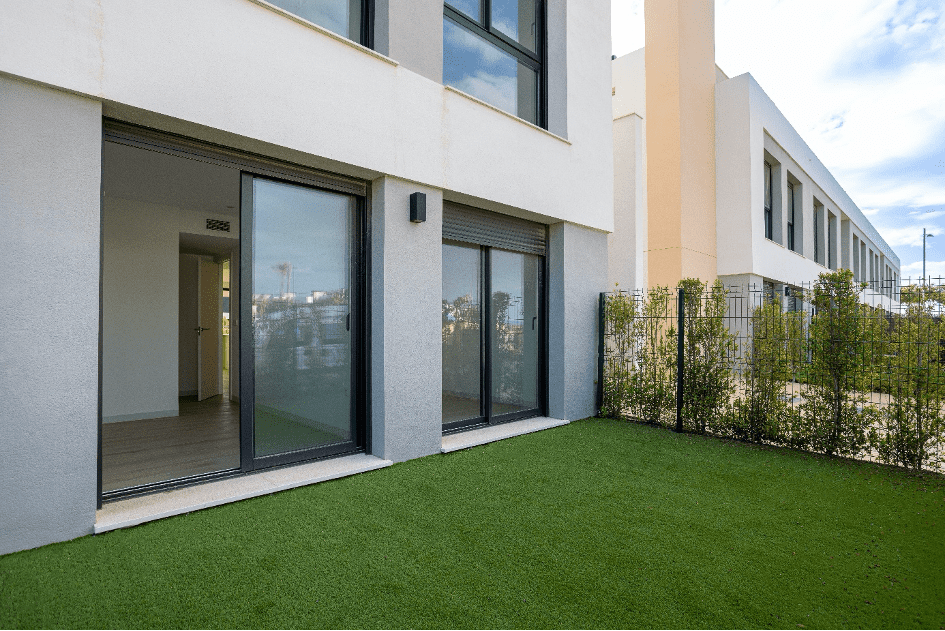

Foto: https://www.shutterstock.com/cs/image-photo/contemporary-building-exterior-featuring-fenced-garden
Hmotnost skla hraje v návrhu hlavní roli. Izolační trojsklo může mít zhruba 300 kg. Aby se taková váha nepřenášela do rámu, používají se nerezové kolejnice a vozíky s tandemovými kolečky. Pokud zvažujete extrémní formáty, je nutné zvolit hliníkové profily. Mají vyšší statickou tuhost a minimalizují riziko „kroucení“ rámu při změnách teplot. Což bývá slabinou plastových portálů orientovaných na jih.
Zajímavost: Moderní kování HS portálu může být vybaveno funkcí Soft Close. Ta křídlo před dojezdem zpomalí a jemně dotáhne do rámu. Podobně jako u kuchyňských šuplíků.
Srovnání systémů: HS portál vs PSK
Investoři často řeší srovnání HS portál vs. PSK. PSK systém (sklopně-posuvný) využívá standardní okenní profil. Křídlo se nejprve vyklopí jako u ventilačky a poté se „vysune“ na kolejnice před fixní rám. Hlavní nevýhodou PSK je vysoký rámový práh, který nelze zapustit. Složitější mechanika otevírání vyžaduje větší fyzickou sílu a přesný grif při manipulaci s klikou.
Foto: https://www.shutterstock.com/cs/image-photo/this-image-showcases-modern-home-interior
Rozhodování, zda zvolit HS portál nebo posuvné dveře PSK, by mělo vycházet z frekvence průchodu. PSK je ekonomickou variantou pro méně využívané terasy. Naopak HS portál je určen pro hlavní komunikační uzly domu. PSK systém má navíc limity v hmotnosti křídla (obvykle do 160–200 kg). Což znemožňuje použití u velkoformátových trojskel. Zde kování pod váhou skla rychleji degraduje a vyžaduje časté seřizování.
Statická stabilita je u zdvižně-posuvného systému nesrovnatelně vyšší. U PSK visí křídlo při posunu na horních nůžkách a spodních vozících. U HS portálu stojí celou plochou na pojezdové liště. To eliminuje vibrace a hluk při manipulaci. Z hlediska dlouhodobé investice se HS portál vyplatí nižšími náklady na servis a výrazně delší životností kování.
Ekonomika a reálná cena za metr čtvereční
Pokud hledáte cenu HS portálu za m², je nutné si uvědomit, že není fixní. U posuvných systémů tvoří kování a práh fixní náklad (často 40–50 % ceny), který se s rostoucí plochou skla rozpočítává. Obecně platí, že HS portál je o cca 40 % dražší než systém PSK ve stejném materiálu.
Finální cenu ovlivňuje také specifikace skla. U velkých formátů je nutné použít kalené sklo (ESG) z vnější i vnitřní strany. ESG sklo je 5x odolnější proti nárazu než běžné sklo a při rozbití se roztříští na neostré úlomky. Pokud je plocha křídla nad 4 m², je zapotřebí sklo tloušťky 6–8 mm. Což zvyšuje hmotnost i cenu. Další položkou je montáž jeřábem, bez kterého nelze křídla nad 150 kg bezpečně osadit.
Technická rada: Nešetřete na podkladních profilech. Levné řešení pomocí dřevěných špalků pod prahem povede k postupnému prohnutí kolejnice a zablokování posuvu. Trvejte na certifikovaných rozšiřovacích profilech s vysokou pevností v tlaku.
Závěr: Proč investovat do HS portálu?
Výběr mezi těmito systémy není jen otázkou estetiky, ale i životnosti budovy. Zdvižně posuvné dveře představují vrchol inženýrství v segmentu výplní otvorů. Nabízejí bezkonkurenční stabilitu, odolnost proti zatékání a maximální uživatelský komfort. I když je počáteční investice vyšší, absence poruch a plynulé propojení interiéru s exteriérem tuto cenu ospravedlňují.
Při výběru dodavatele se neptejte jen na cenu za metr. Ale na konkrétní řešení detailu prahu a značku použitého kování (např. GU, Siegenia, Hautau). Kvalitní HS portál je investicí, která definuje hodnotu nemovitosti na desítky let dopředu. Pokud projekt dovoluje rozpočet na zdvižně-posuvný systém, je to technicky nejvyspělejší volba pro jakoukoli moderní stavbu.
